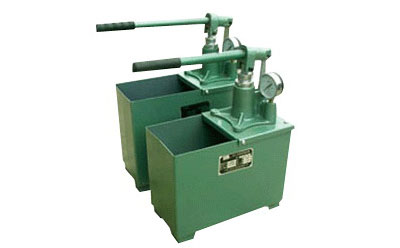

SYL型手動試壓泵
SYL型手動試壓泵性能特點：
SYL型手動試壓泵，具有結構緊湊、合理、操作省力、整機重量輕、維修方便，大大地提高工作效率等特點。
SYL型手動試壓泵結構和工作原理：
本系列手動試壓泵是由泵體、柱塞、密封圈、控制閥、壓力表、水箱等組成，分別概述其工作原理：
柱塞通過手柄上提時，泵體內產生真空，進水閥開啟清水經進水濾網、進水管進入泵體，手柄施力下壓時進水閥關閉，出水閥頂開，輸出壓力水，并進入被測器件，如此往復進行工作，實現額定壓力的試驗。
SYL型手動試壓泵使用與維修：
- 試壓泵開始使用前應詳細檢查各部件連接處是否擰緊，壓力表是否正常，進出水管是否安裝好，本泵工作介質為5~50°C 清水、乳化液或運動粘度<45mm2/s的油器。禁止使用有泥沙及其它污染物的不清潔水。
- 為提高試壓效率、可先將被測試容器或設備先注滿水，再接試壓泵的出水管。
- 在試壓過程中，若發現水中有多量空氣可擰開放水閥，把空氣放掉。
- 在試壓過程中若發現有任何細微的摻水現象，應立即停止工作進行檢查和修理，嚴禁在摻水情況下繼續加大壓力。
- 試壓完畢后，先松開放水閥，壓力下降，以免壓力表損壞。
- 試壓泵不用時，應放盡泵內的水，吸進少量機油，防止銹蝕。
| 型號 | 額定壓力 （MPa） |
每次流量 ml / 次 |
手柄流量 施力n |
外型尺寸 長×寬× 高 |
重量 （KG） |
| SYL-40/1.6 | 1.6 | 40 | ＜300 | 320×165×410 | 10 |
| SYL-39/2.5 | 2.5 | 39 | ＜300 | 320×165×410 | 10 |
| SYL-32/4 | 4 | 32 | ＜300 | 320×165×460 | 12 |
| SYL-31/6.3 | 6.3 | 31 | ＜300 | 320×165×460 | 12 |
| SYL-22/10 | 10 | 22 | ＜300 | 380×185×510 | 15 |
| SYL-10/16 | 16 | 13 | ＜360 | 380×185×510 | 15 |
| SYL-12/20 | 20 | 12 | ＜360 | 380×185×510 | 15 |
| SYL-9/25 | 25 | 9 | ＜360 | 380×185×510 | 15 |
| SYL-7/40 | 40 | 7 | ＜400 | 380×200×620 | 20 |
| SYL-5.5/63 | 63 | 5.5 | ＜400 | 380×200×620 | 20 |
| SYL-4/80 | 80 | 4 | ＜400 | 380×200×620 | 20 |
| 發生故障現象 | 產生原因 | 排除方法 |
| 泵的壓力上升太慢或不上升 | 1.水源不充足 2.水源含泥沙或其他雜物 3.吸水管進水 4.密封圈損壞 5.閥不密封 6.接頭處松動 7.被試容器空間太大 |
1.加入適量清水 2.調換清水 3.清除漏氣 4.調換密封圈 5.拆下檢查清洗或修理調換 6.擰緊接頭 7.先灌滿清水并排除容器中的空氣 |
| 保壓時間太短或不保壓 | 1.出水接頭內的單向閥密封不良 2.放水閥未關嚴 3.壓力表接頭處有摻漏 4.泵與被測器件連接處有摻漏 |
1.清洗、修理或調換 2.適當擰緊放水閥 3.擰緊接頭或調換墊圈 4.檢查排除之 |
