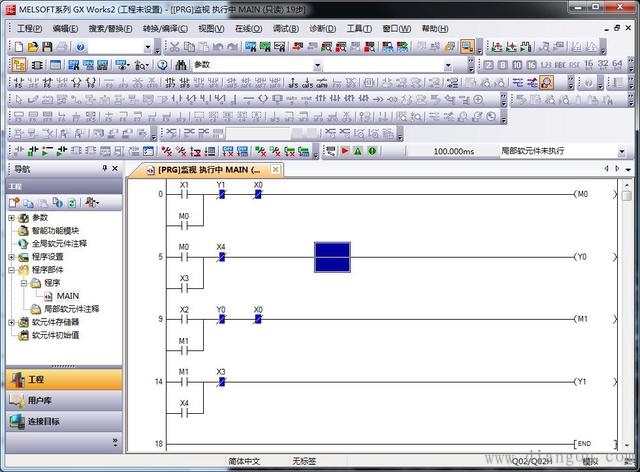

其中的M0和M1 是plc的內(nèi)部輔助觸點。然后我們點擊模擬運行：

然后我們右鍵­——調(diào)試——當前值更改

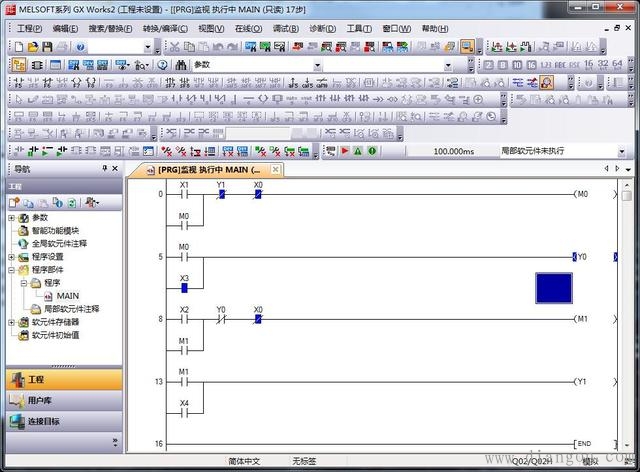

ON/OFF取反 “X3（正轉點動）”：
“Y0（正轉輸入）”能在X3通的時候通，斷的時候斷開，說明我們的點動效果達到目標。

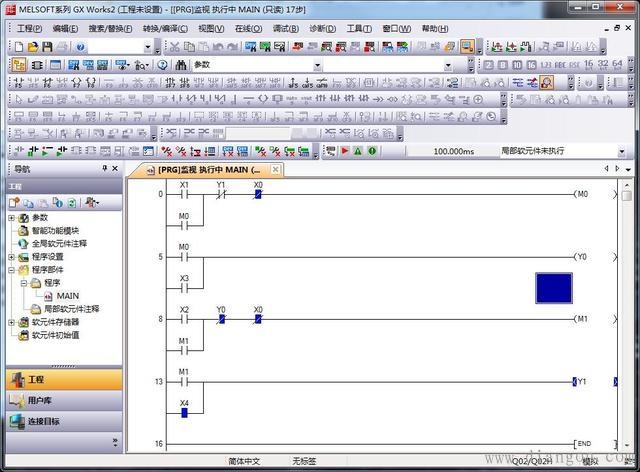

ON/OFF取反 “X4（反轉點動）”：
“Y1（反轉輸出）”能在X4通的時候通，斷的時候斷開，說明我們的點動效果達到目標

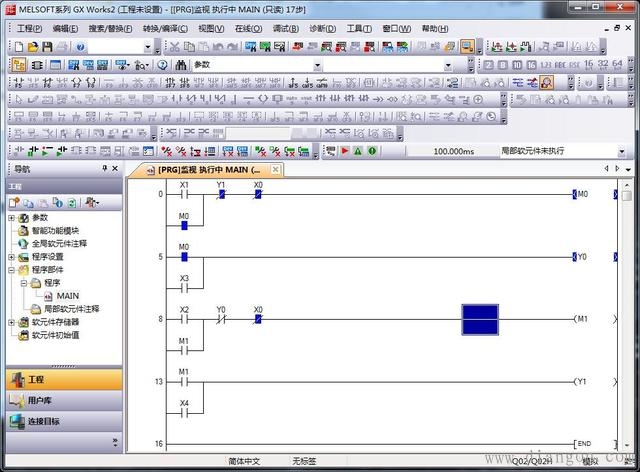

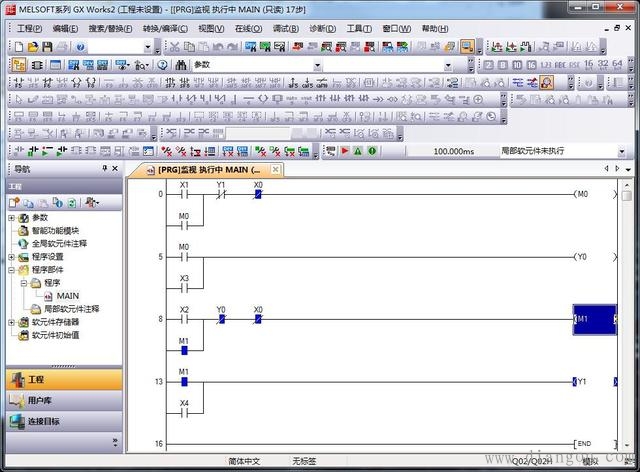

然后我們繼續(xù)調(diào)試“X1正轉啟動”，“X2反轉啟動”和“X0停止”
