導波雷達液位控制器一般應用于化學工業中的一種液位測量儀表。

　　導波雷達液位計的技術優勢：雷達液位計對液體、顆粒及漿料連續物位測量。雷達液位計的測量不受介質變化、溫度變化、惰性氣體及蒸汽、粉塵、泡沫等的影響。雷達液位計的精度為5mm，量程60米，耐250度高溫、40公斤高壓，雷達液位計適用于爆炸危險區域。

　　

　　1.要避開進料口，以免產生虛假反射。

　　

　　2.傳感器不要安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不能距離罐壁很近安裝，最佳安裝位置在容器半徑的1/2處。

　　

　　導波雷達液位控制器測量原理

　　

　　導波雷達液位控制器是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

　　

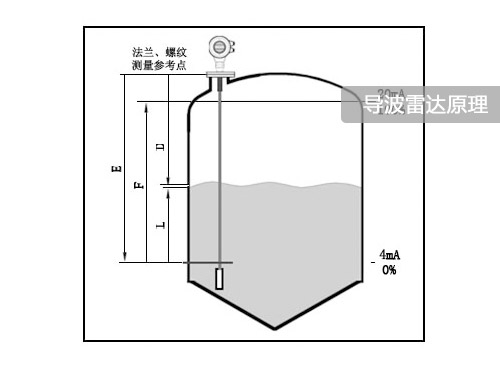

　　導波雷達液位控制器物位計使用圖

　　

　　導波雷達液位控制器輸入

　　

　　反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

　　

　　D=C×T/2

　　

　　其中C為光速

　　

　　因空罐的距離E已知，則物位L為：

　　

　　L=E-D

　　

　　3.輸出

　　

　　通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

　　

　　導波雷達液位控制器產品特點

　　

　　1.適應性強

　　

　　被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響；

　　

　　2.不需調校

　　

　　由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校；

　　

　　3.免于維護

　　

　　由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運使用便不需要維護。
